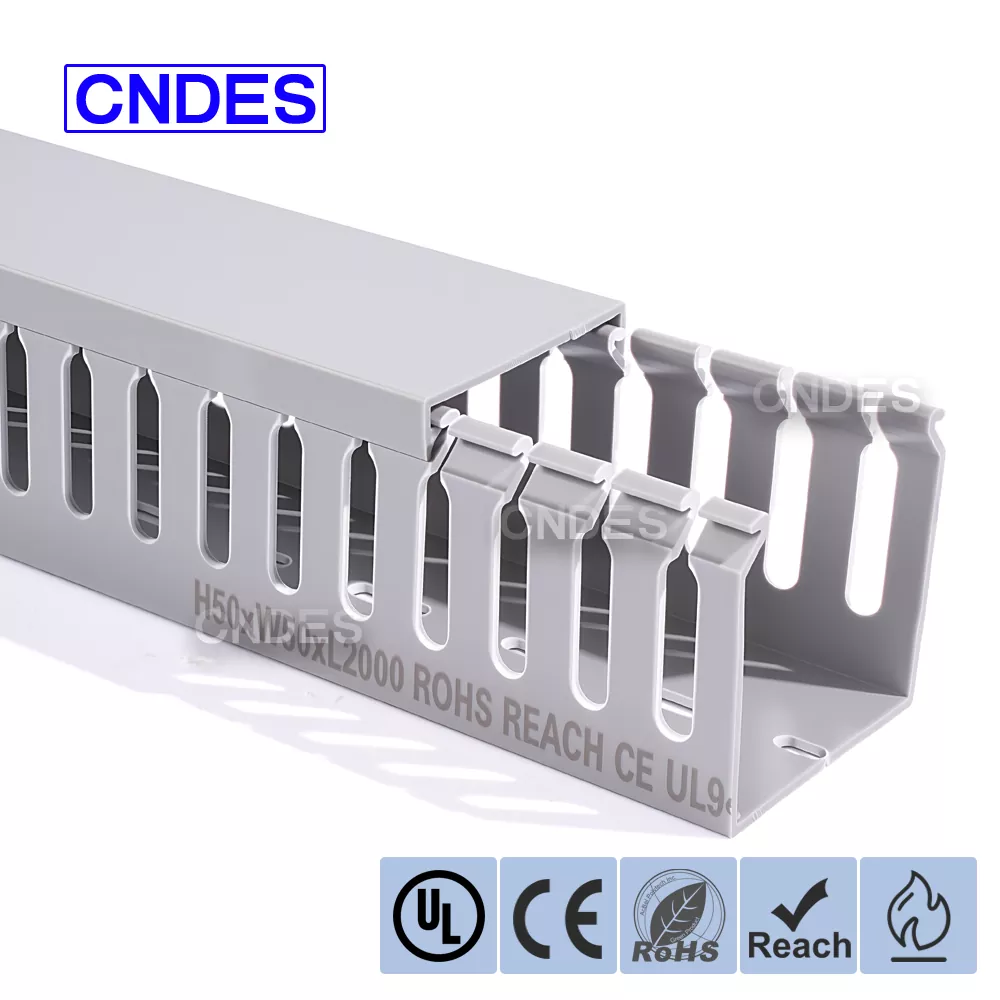

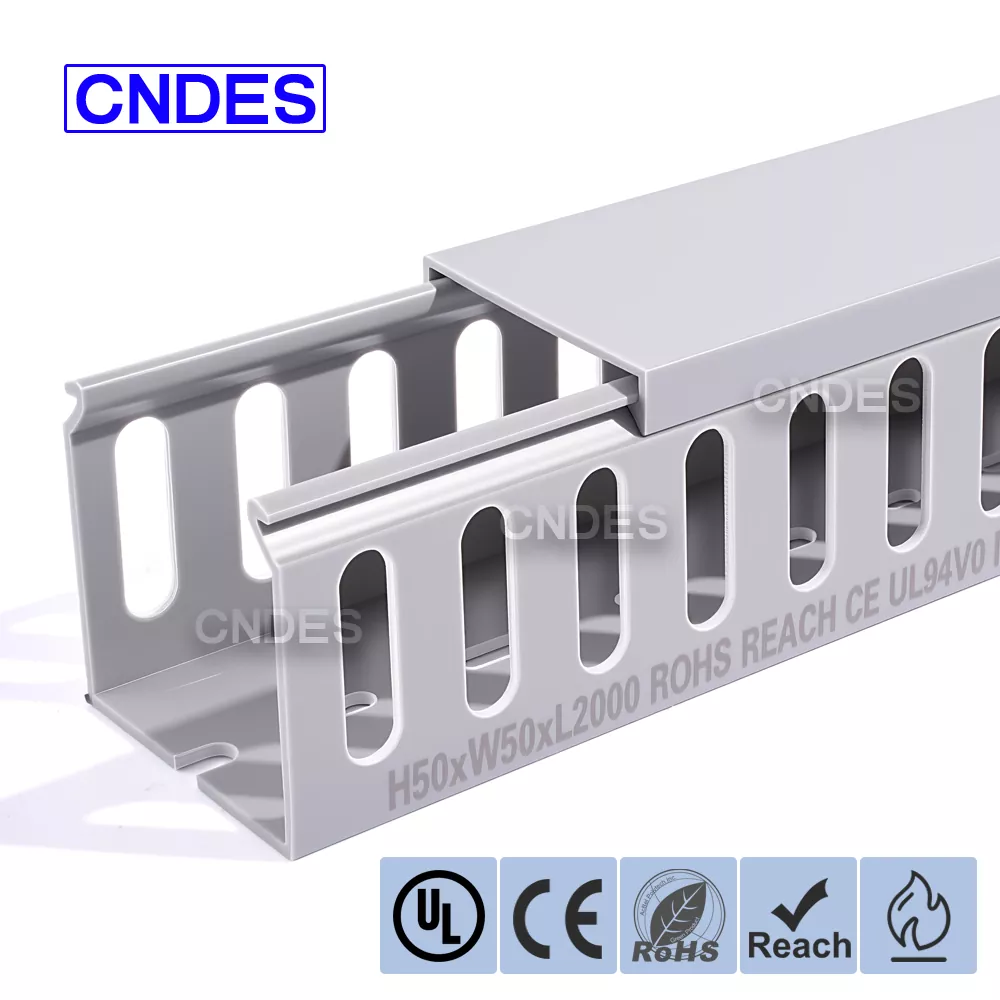

50×50 uritettu PVC-sormityyppinen johdotuskanava

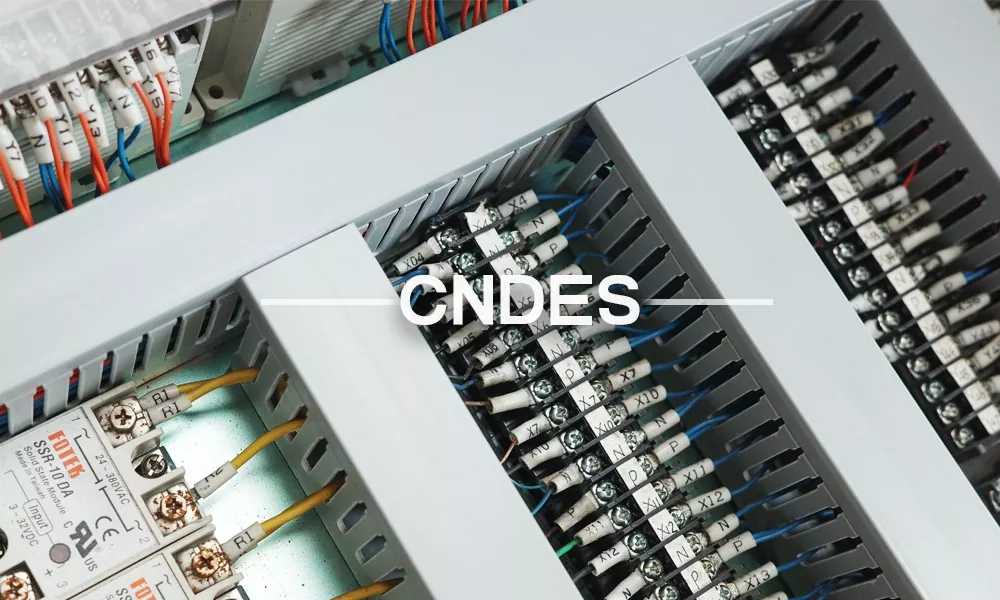

Räätälöity 50 × 50 uritettu PVC-sormityyppinen johdotuskanava on suunniteltu tehokkaaseen kaapelijärjestelyyn sähköpaneeleissa, automaatiokaapeissa ja teollisuuden ohjausjärjestelmissä. Tasapainoisen neliömäisen profiilin ja sormityyppisten avoimien kolojen ansiosta tämä johtokanava mahdollistaa nopean kaapelin haarautumisen, puhtaan reitityksen ja helpon huollon.

Valmistaja CNDES, ammattimainen PVC-johdotuskanavien valmistaja ja toimittaja Kiinassa, tätä mallia käytetään laajalti sovelluksissa, jotka vaativat joustavuutta, turvallisuutta ja pitkäaikaista kestävyyttä.

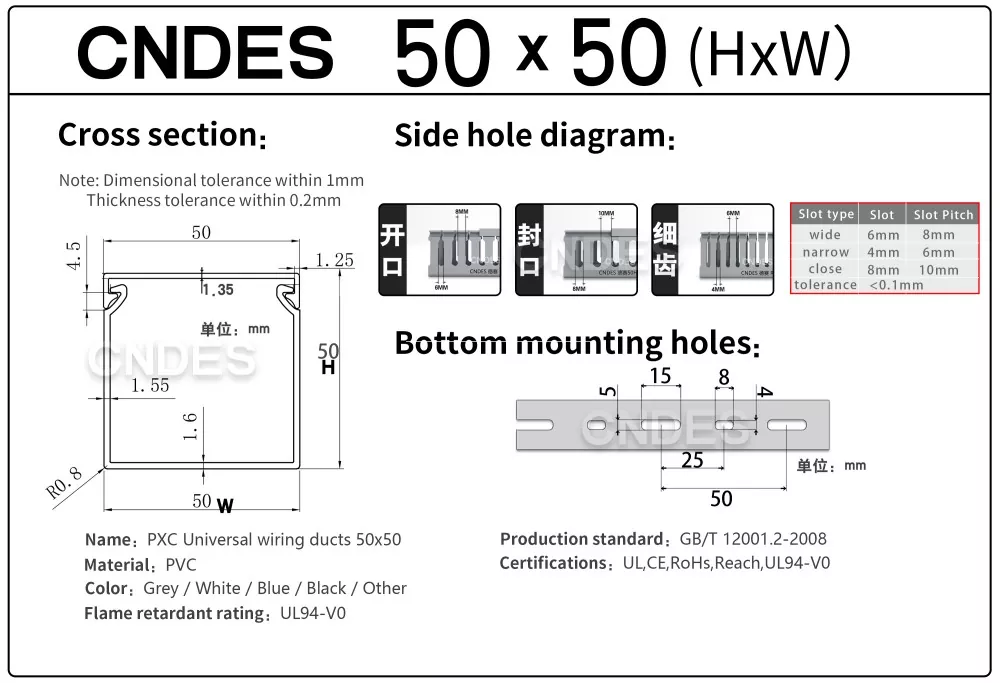

50*50-erittelydokumentti

Käyttöohjeet

1. Asennusta edeltävä valmistelu

Ennen asennusta valitse sopiva putken koko ja aukon leveys kaapelin määrän, kaapelin halkaisijan ja asennusympäristön, kuten käytettävissä olevan tilan ja käyttölämpötilan, mukaan.

Esimerkiksi kapeat sormityyppiset raot sopivat tiheästi komponenttialueille, kun taas leveämmät raot mahdollistavat suurempien kaapelinippujen helpomman reitityksen.

Kun asennat laadukasta 50 × 50 uritettua PVC-sormityyppistä johdinkanavaa, suunnittele kaapelin reititys etukäteen ja merkitse asennuspaikat seiniin tai sähkökaappien sisälle. Vältä alueita, joissa on teräviä reunoja, liiallista tärinää tai korkeita lämpötiloja.

Käytä mittanauhaa ja merkkiä varmistaaksesi tarkan paikantamisen ja sujuvan reitityksen.

Valmistele tarvittavat työkalut, mukaan lukien ruuvimeisseli, sähköpora (jos porausta vaaditaan), taso- ja leikkuutyökalut, kuten saha tai erillinen johtokanavaleikkuri.

2. Pohjakiskon kiinnitys

Jos asennat seinään tai kaappiin, poraa poraamaan reikiä merkittyihin kohtiin. Aseta paisunta-ankkurit tai muoviset ankkurit. Varmista, että porausreiän halkaisija vastaa ankkurin kokoa, jotta ylisuuret reiät eivät aiheuta epävakautta. Kohdista uritetun PVC-sormijohdotuskanavan pohjakisko kiinnityskohtiin ja kiristä ruuvit ruuvimeisselillä varmistaaksesi, että kisko on tukeva eikä heilu. Käytä etusijalla putken valmiiksi porattuja kiinnitysreikiä. Jos tarvitset lisää kiinnityskohtia, poraa reiät itse. Tarkista pohjakanavan vaakasuora kohdistus vaakasuoralla, jotta vältytään vaikeudelta myöhemmissä kansilevyn asennuksessa tai kaapelin kallistuksessa. Kiristä ruuvit säädön jälkeen, jotta ne eivät pääse siirtymään.

3. Kaapelin järjestely ja liittäminen

Ennen kuin asetat kaapelit paikalleen, ryhmittele ne toiminnan mukaan (kuten virtakaapelit, signaalikaapelit tai datakaapelit) ja merkitse ne tarvittaessa. Tarkista, että kaapelin halkaisija on yhteensopiva aukon leveyden kanssa.

Työnnä kaapelit varovasti korkean suorituskyvyn 50 × 50 uritetun PVC-sormityyppisen johdotuskanavan sivurakojen tai päätyaukkojen läpi välttäen liiallista vetämistä, joka voi vahingoittaa kaapelin eristystä.

Suuremmille kaapeleille yksittäiset raon "sormet" voidaan poistaa valmiiksi leikattuja linjoja pitkin tai leikata käyttämällä leikkaustyökaluja leveämpien aukkojen luomiseksi.

Järjestä kaapelit kerroksittain organisaation ja tulevan huollon parantamiseksi. Yleinen käytäntö on sijoittaa virtakaapelit alaosaan ja signaalikaapelit ylempään kerrokseen häiriöiden vähentämiseksi.

4. Peitelevyn asennus

Kohdista kansilevy pohjakanavan kanssa varmistaen, että kansilevyn reunat tarttuvat täysin pohjakanavan pidikkeisiin tai liukuuriin. Liu'uta kansilevyjä työntämällä ne sisään toisesta päästä; klipsityypeissä paina, kunnes se lukittuu paikalleen. Paina kansilevyä lujasti kiinnittääksesi sen tiukasti pohjakanavaan. Jos käytät uritettua PVC-sormityyppistä johdotuskanavaa, käännä kansilevy lukittuun asentoon. Tarkasta kansilevyn tasaisuus estääksesi paikallisen noston, joka voi päästää pölyä sisään. Varmista, että kansilevy on kiinnitetty ilman rakoja, jotta pölyä tai vieraita esineitä ei pääse kanavan sisäpuolelle. Jos tarvitaan tehostettua tiivistystä, levitä peitelevyn reunoihin tiivisteainetta (valitse PVC-yhteensopiva liima).

5. Erikoisskenaarion käsittely

Kun asennat pystysuorille pinnoille, valitse liukumista estävät kannet (esim. kumityynyt tai napsautusvahvistetut tyynyt). Tarkasta säännöllisesti pystysuoraan asennettu uritettu PVC-sormityyppinen johdotuskanava varmistaaksesi, että kannet pysyvät turvassa painovoiman aiheuttamaa löystymistä vastaan. Ahtaissa tiloissa leikkaa putket sopivan pituisiksi (käyttäen erikoistyökaluja, jotta reunat pysyvät puhtaina ja tasaisina). Leikkauksen jälkeen tarkasta leikatun reunan terävyys. Hio tarvittaessa hiomapaperilla estääksesi kaapelin tai käyttäjän loukkaantumisen. Jos ympäristön lämpötilat lähestyvät putken lämpötilan ylärajaa (esim. 50 °C tai 85 °C), valitse korkeita lämpötiloja kestävä malli tai toteuta muita lämmönpoistotoimenpiteitä. Varaa esimerkiksi tuuletustilaa putken ympärille tai asenna jäähdytystuulettimet.
